TPS-WSS
Bộ Chỉ Thị TPS WSS DO HÃNG CÂN ĐIỆN TỬ THỊNH PHÁT có trụ sở chính tại số 57 Đường D1, Phường 25, Quận Bình Thạnh, TP.Hồ Chí Minh Nhập khẩu và phân phối trên cả nước, quí khách hàng có nhu cầu xin liên hệ : Tel (028) 62.888.666 – 0915.999.111 – 0908.444.000
Model
|
TPS WSS
|
Độ Phân giải
|
1/30.000
|
Hiển Thị
|
LED số màu Đỏ chiều cao 36mm
|
Chống nước
|
IP68 ( vỏ làm bằng inox 304)
|
Kết Nối
|
8 load cell 350 ohm, 2mv/v hoặc 3mv/v
|
Kích thước
|
254 × 86 × 170 mm
|
Nguồn
|
220 -240VAC Pin sạc 6V/4.5Ah , Pin sử dụng 72h
|
Tiêu chuẩn
|
CE , OIML , IP68
|
Sản xuất
|
TPS CORPORATION
|
Giá:
3,500,000 VNĐ
Thông tin chi tiết
Bộ Chỉ Thị TPS WSS
- Bộ chỉ thị hỗ trợ kết nối tới 8 thiết bị cảm biến lực analog 350 ohm 2mv/v hoặc 3mv/v
- Mản hình LED số màu Đỏ chiều cao 36mm
- Hiển thị mức pin yếu với đèn báo sạc.
- Vỏ làm bằng inox 304 chống nước rất tốt
- Tiêu chuẩn chống nước IP68 , Sừ dụng cho cân thủy hải sàn, nhà máy sản xuất cá tra, cá phi lê vvv (indicator water proof type)
- Phím chức năng: Đầu cân có 04 phím chức năng ( OF , OFF/Zero , Set (0~9) và TARE )
- Kích Thước Đầu cân: 254 × 86 × 170 mm
- Nhiệt độ làm việc từ : -5~+35℃
- Nhiệt độ bao quảng từ : -25~50℃
- Nguồn cung cấp: 220 - 240v pin sạc 6V/4.5AH ( kèm theo cân)
Cung cấp bao gồm:
+ Bộ chỉ thị TPS WSS
+ Giây sạc và pin sạc kèm theo cân
+ Giá để đầu cân dùng treo tường kèm cổ đầu cân để gắp và trụ cho cân sàn, cân bàn
+ CO phòng thương mại, CQ hãng sản xuất (bản sao)
+ Tài liệu hướng dẫn sử dụng Tiếng Việt, Tiếng Anh)
Xuất Xứ : TPS CORPORATION

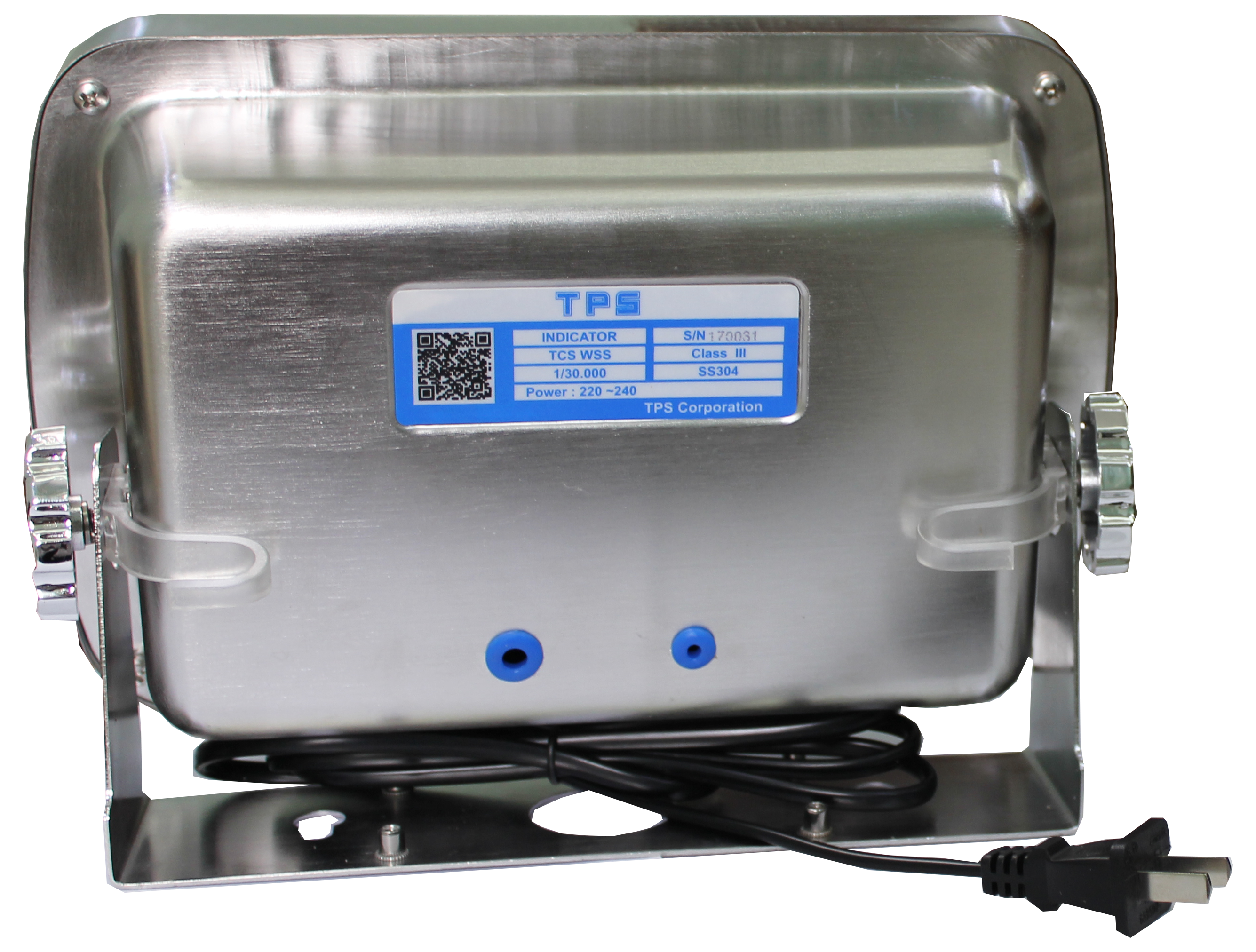

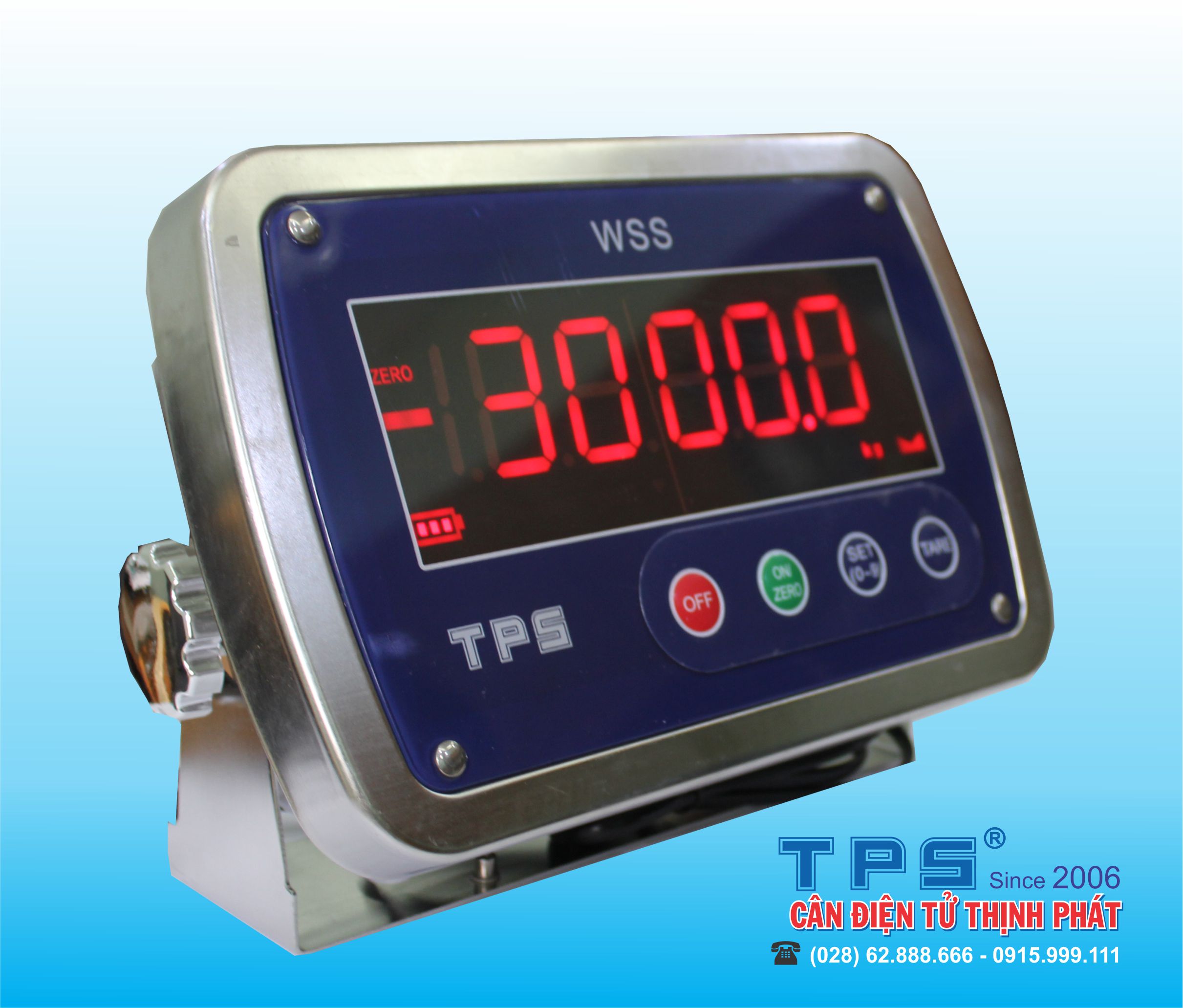

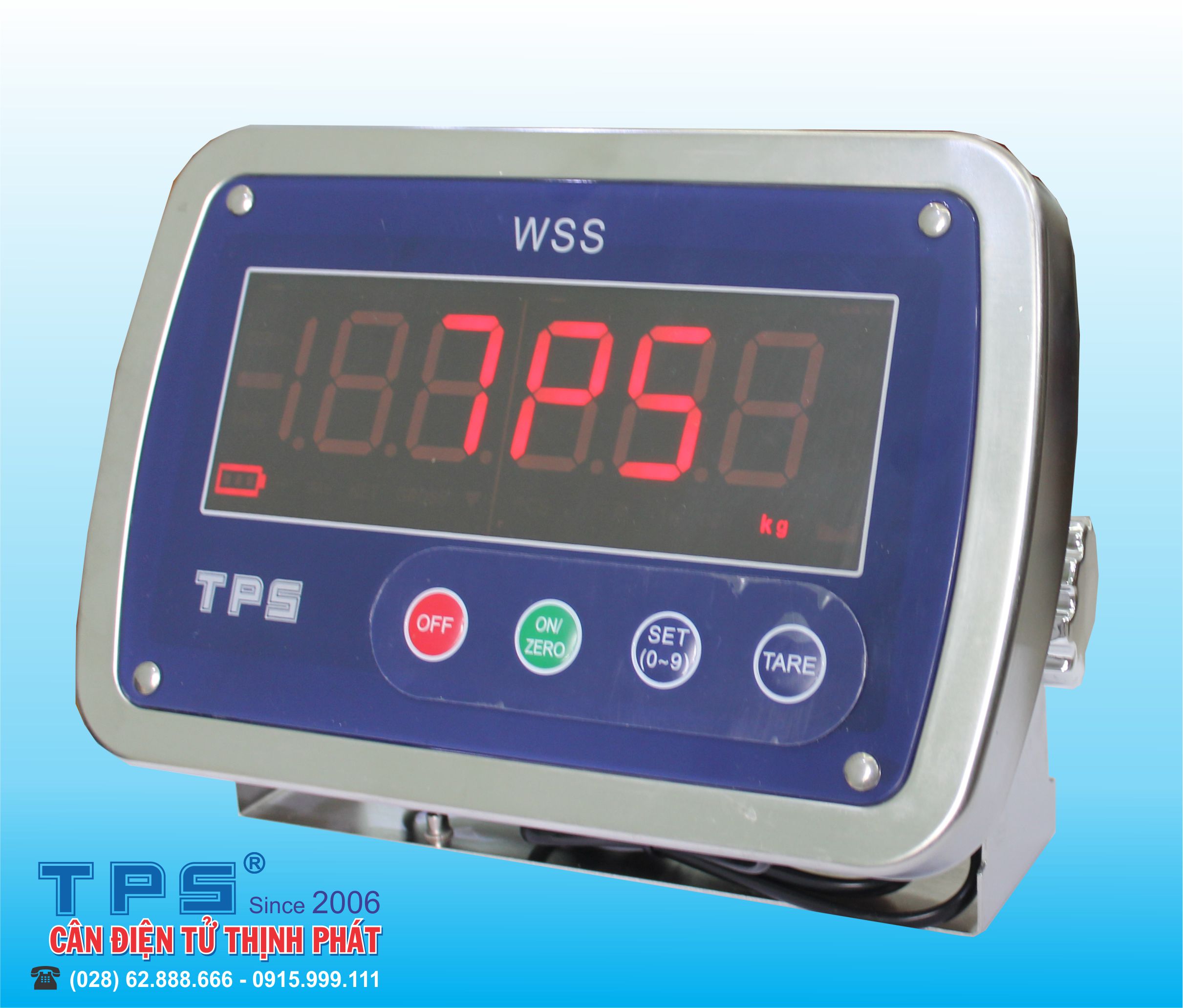

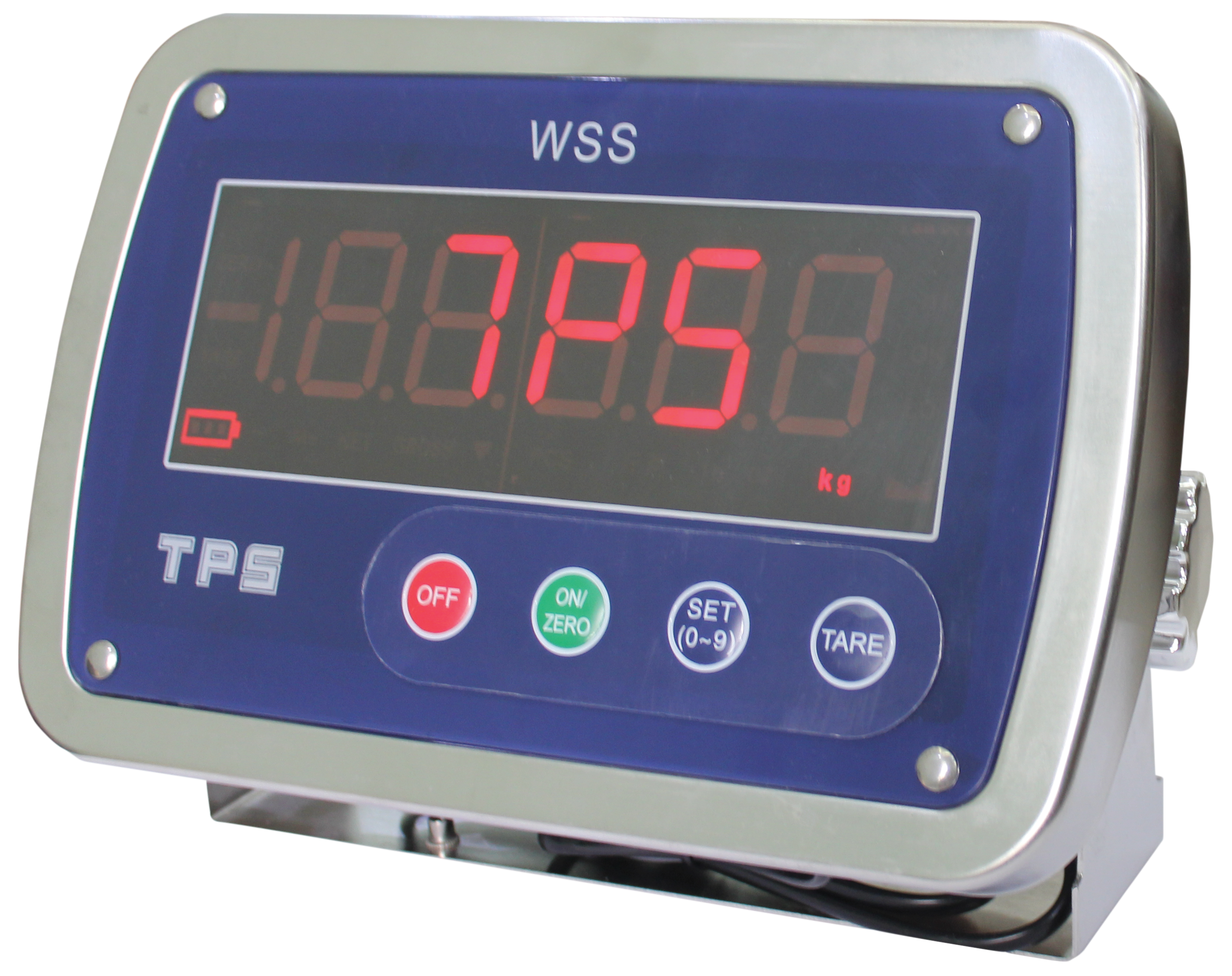

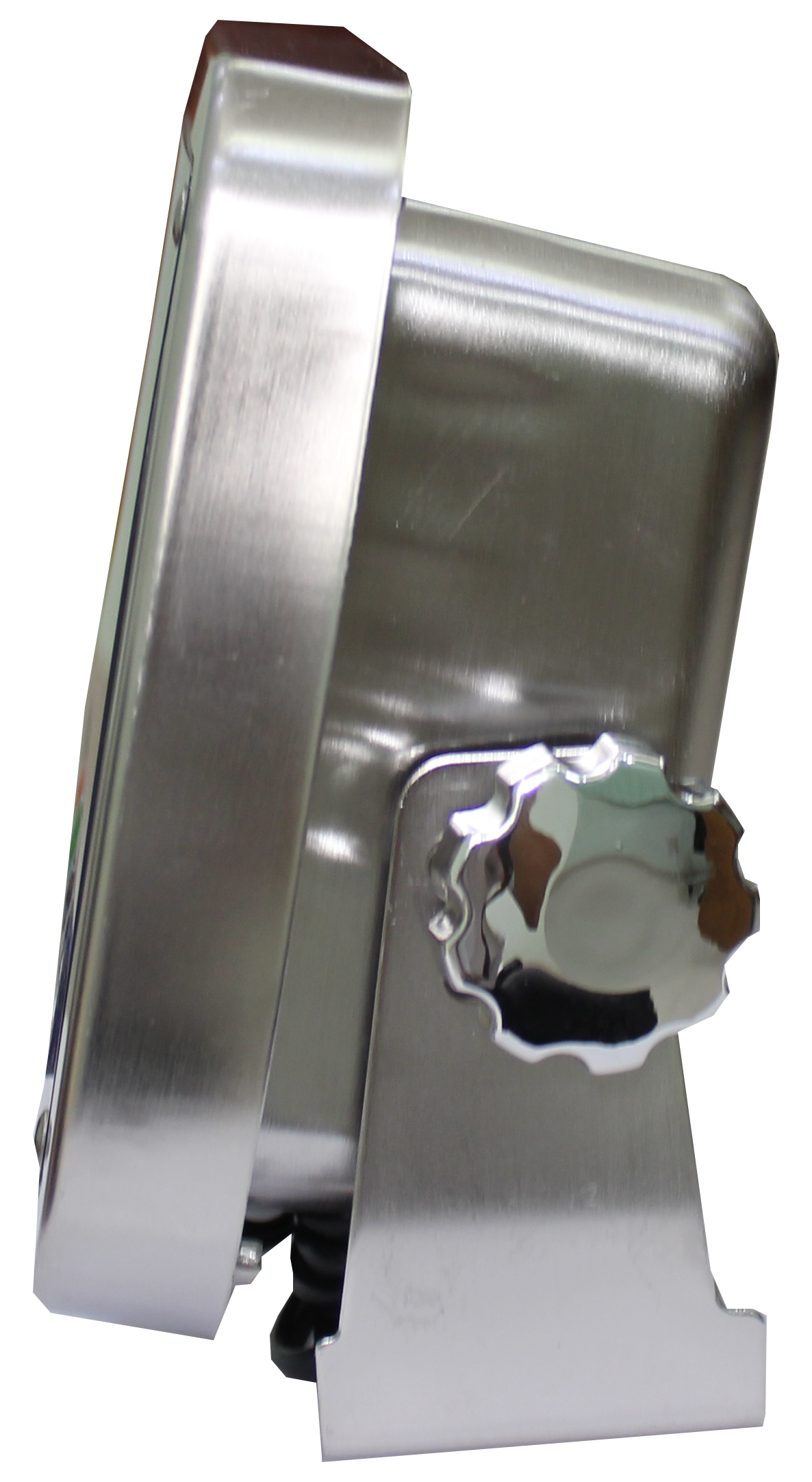

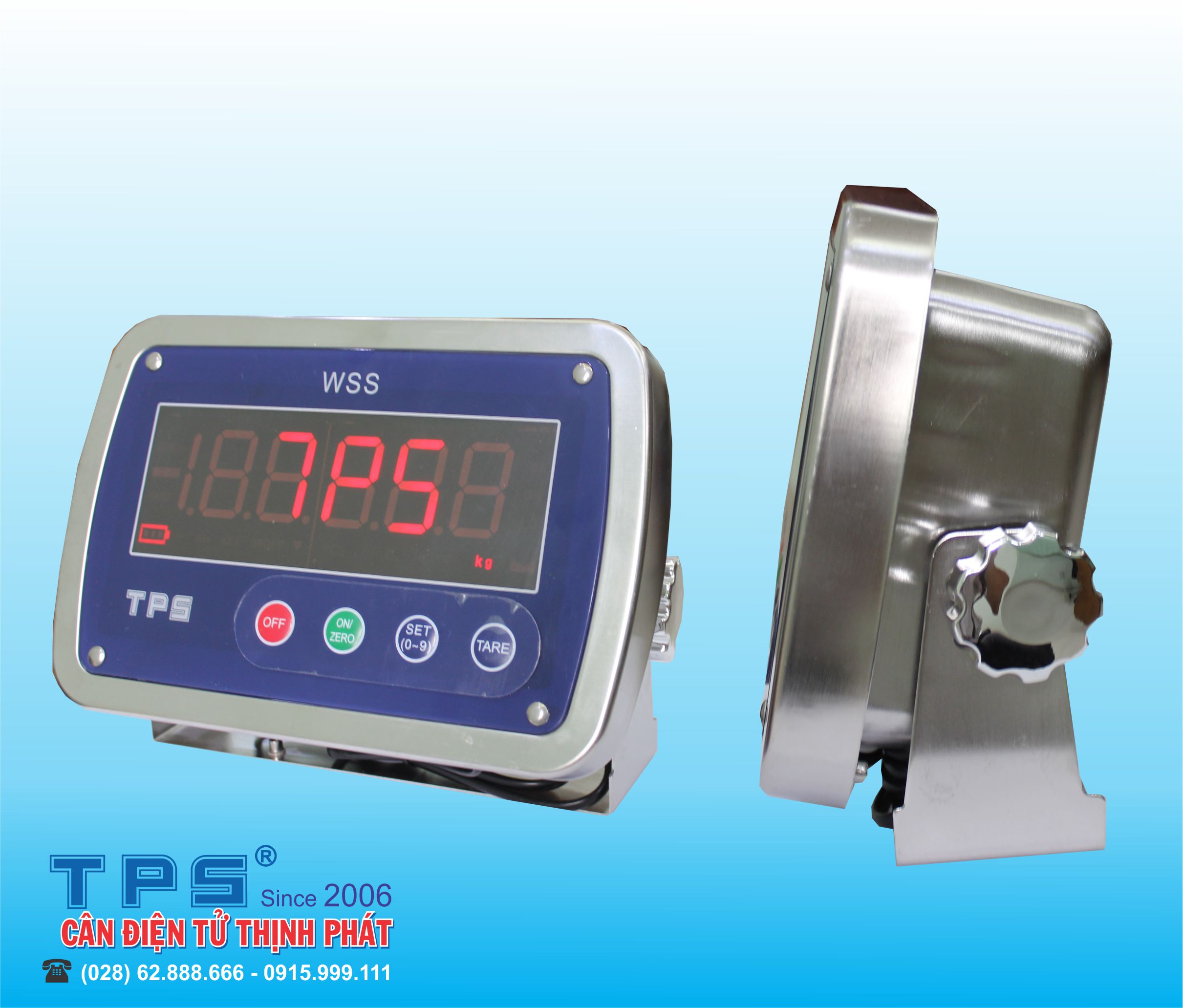

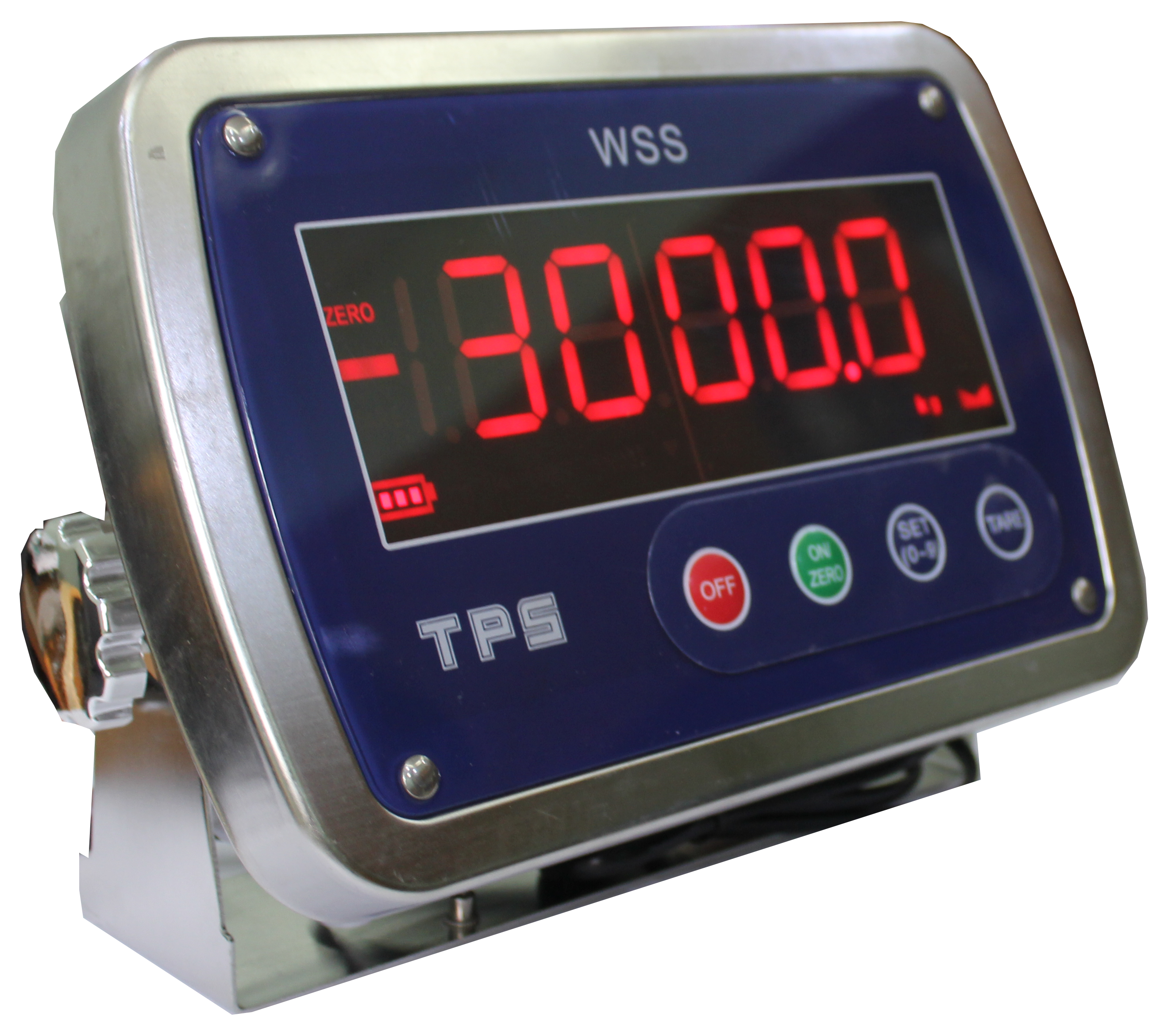

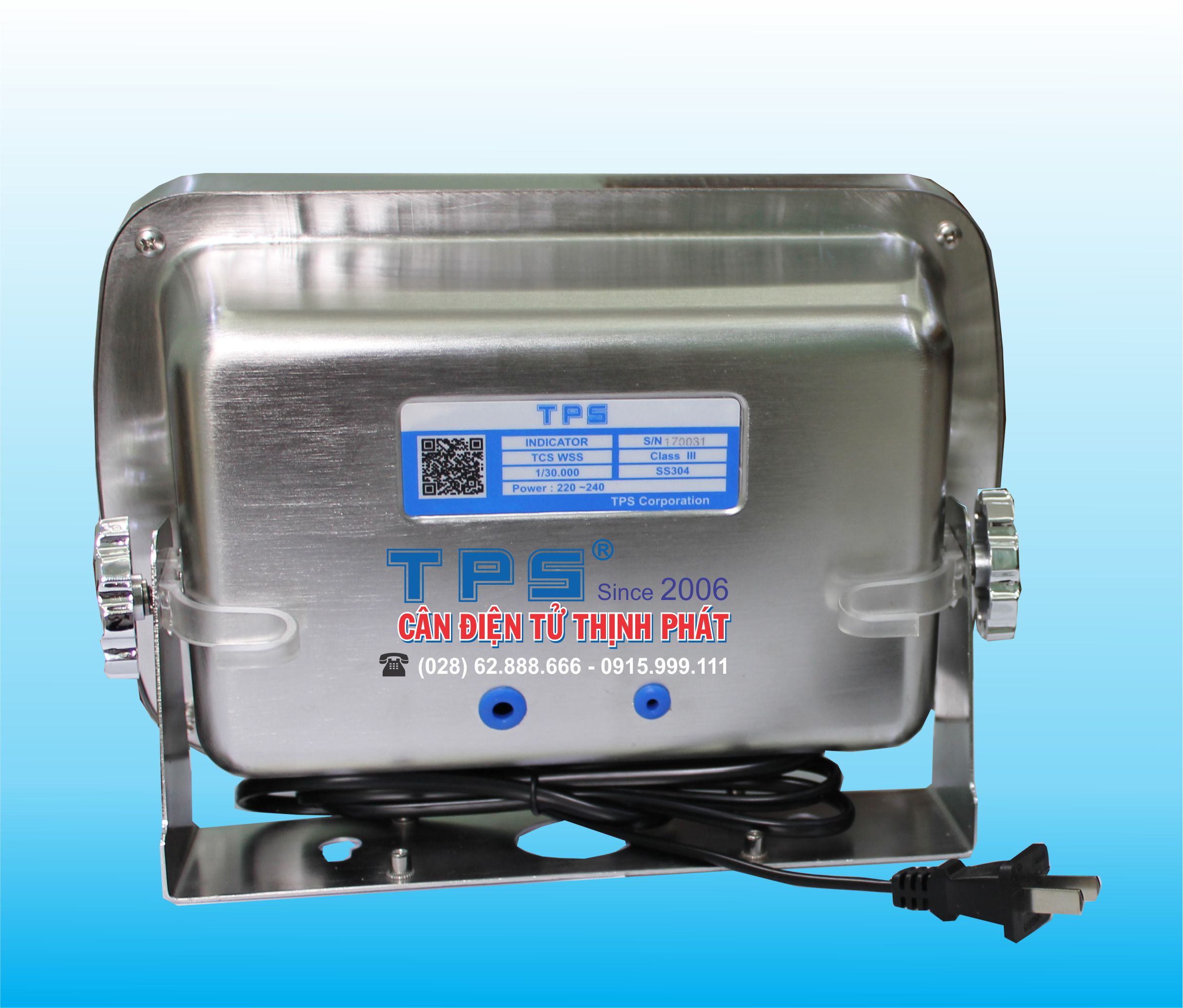

Một số hình Bộ Chỉ Thị TPS WSS - STAINLESS STEEL WATERPROOF ELECTRONIC

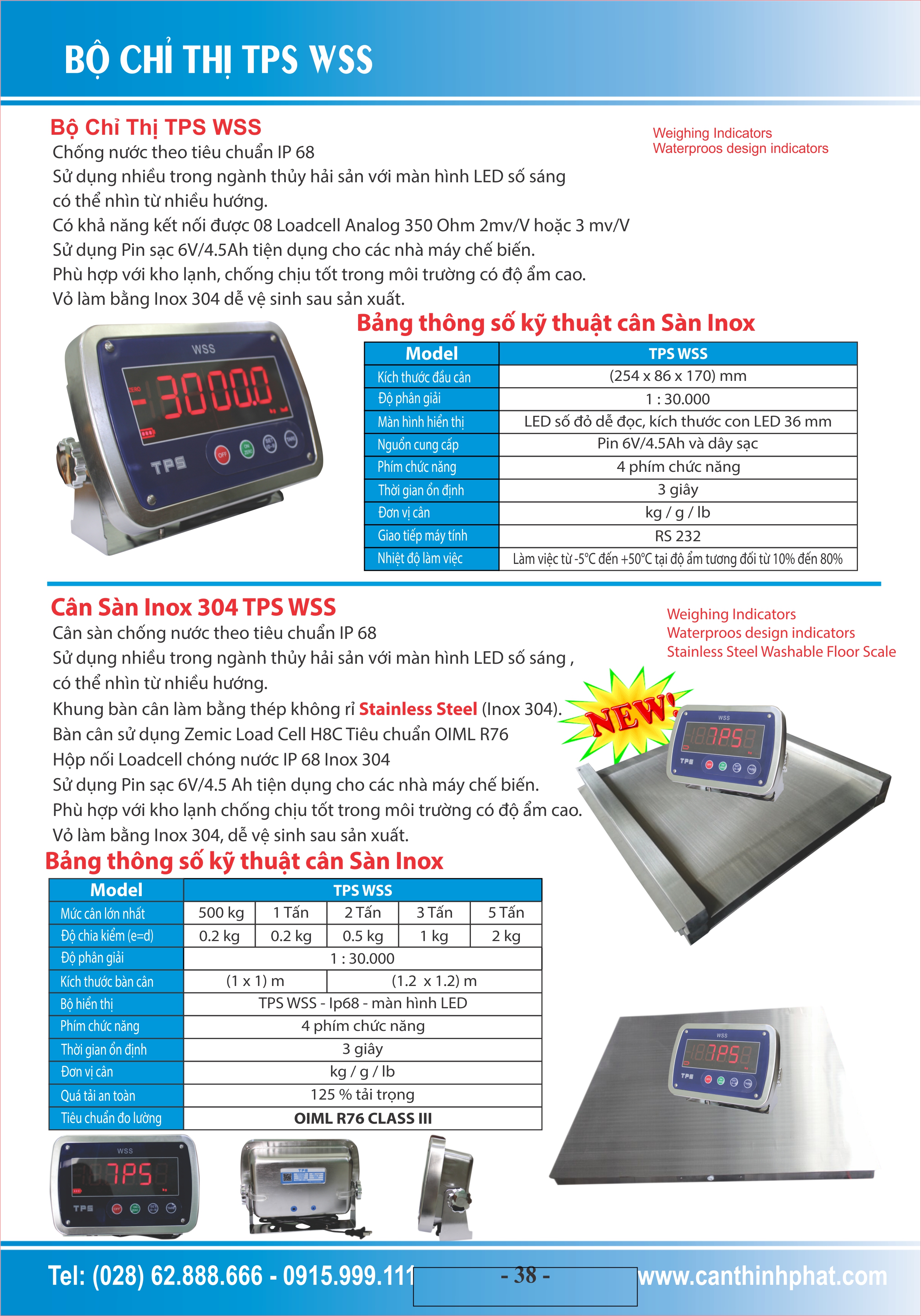

Bảng Thông Số Kỹ Thuật Bộ Chỉ Thị TPS WSS
Model
|
TPS WSS
|
Độ Phân giải
|
1/30.000
|
Tín hiệu đầu vào |
-19mV~19mV
|
Thời gian chuyển đổi |
Hơn 10 lần / s
|
Độ tuyến tính |
0.0015%
|
Khả năng trôi |
0.03%
|
Điện áp |
DC 6V
|
Kết nối cảm ứng lực |
1-4 350Ω giây
|
Số hiển thị |
-99999~999999 (không tính số thập phân )
|
Thời gian đáp ứng |
1/2/5/10/20/50
|
Độ ẩm |
≤85%RH
|
Cầu chỉ |
500mA
|
Hiển Thị
|
LED số màu Đỏ chiều cao 36mm
|
Chống nước
|
IP68 ( vỏ làm bằng inox 304)
|
Kết Nối
|
8 load cell 350 ohm, 2mv/v hoặc 3mv/v
|
Giao tiếp
|
RS232 ( bao gồm) Khoảng cách kết nối <20m
|
Kích thước
|
(254 × 86 × 170)mm
|
Nguồn
|
220 -240VAC Pin sạc 6V/4.5Ah , Pin sử dụng 72h
|
Cân Năng đầu cân
|
3.6 kg
|
Tiêu chuẩn
|
CE , OIML , IP68
|
Sản xuất
|
TPS CORPORATION
|
Phím Chức năng của Bộ chỉ Thị TPS WSS
1. Phím OFF : Phím tắt cân
2. Phím ON/ZERO : Phím mở nguồn, cho cân về 0
3. Phím SET 0~9 : Phím cài đặt cân
4. Phím TARE : Phím trừ bì
Ý nghĩa các phím
Phím TARE : Phím trừ bì : Sử dụng khi khách hàng muốn cân khối lượng thực của hàng hóa không tính đến lớp bao bì bên ngoài. Đầu tiên, người sử dụng đặt bỏ bao bì lên cân, khi cân ởn định và hiển thị khối lượng của bao bì lên, tiếp theo người sử dụng nhấn phím “TARE” cân hiển thị ở giá trị “0” tiếp theo ta đưa vật cần cân lên. Ta sẽ nhận được khối lượng thực của vật cần cân (khi chức năng trừ bì hoạt động, đèn báo “TARE” sẽ sang lên báo cho người dùng biết là cân đang ở chế độ trừ bì) khi kết thúc quá trình cân, màn hình cân sẽ hiển thị giá trị âm, giá trị này là khối lượng của bao bì và dấu “-“ ở phía trước. Lúc này, ta nhấn phím”TARE” một lần nữa thì chức năng trừ bì sẽ kết thúc và màn hình hiển thị trở về giá trị “0”.
Lưu ý: Khối lượng trừ bì và khối lượng cần cân cộng lại, không quá khối lượng tối đa cho phép lớn nhất của cân. Ví dụ: Cân TPS500WSS – phạm vi đó MAX 500kg ta trừ bì 100kg cân chỉ cân tối đa là 400kg.
Khi dùng người sử dụng cân điện tử TPS WSS nên lưu ý mức cân tối thiểu “MIN” của cân, khi vật có khối lượng nhỏ hơn mức cân “MIN” thì giá trị hiển thị thường không chính xác.
Khi cân vật có khối lượng lớn quá khối lượng tối đa cho phé của cân “MAX” người sử dụng nên chia vật cần cân ra nhiều phần để cân, nếu không cân sẽ quá tải màn hình hiển thị “- -OL- -“ lúc này cần nhanh chóng lấy vật ra khỏi cân nhằm tránh làm hư cân.
Phím ZERO khi ta nhấn phím ZERO cân sẽ phát ra tiếng kêu, phím [ZERO] có chức năng chuyển số từ 1 tới 9 ( phím này thao tác để trở về 0 và tăng số từ 1 tới 9)
CÁCH HIỆU CHUẨN BỘ CHỈ THỊ TPS WSS
1. Nguồn cân về “0”, “0.0”, “0.00” hoặc “0.000” tùy theo tải max của cân mà chúng ta xác định độ phân giải ( Giá trị độ chia kiểm của cân) cho phù hợp với yêu cầu riêng.
2. Nhấn cùng lúc 2 phím ON + SET Màn hình cân hiện C – xx (xx : là số kg Max tải của cân)
Nhấn phím [SET] để chọn số kg Ta nhấn phím TARE cân sẽ hiện số nội
Bỏ quả lên CAL, nhấn TARE cân hiện số tải CAL. Dùng ON và SET chọn tải, sau đó nhấn [TARE] để kết thúc
Chọn bước nhảy : nhấn giữ [SET]-----, bấm phím [SET] vài lần tới khi màn hình hiện d (là bước nhảy). Tiếp tục nhấn phím [TARE] vào d chọn bước nhảy bằng [SET] cuối cùng kết thúc bằng phím [TARE]
HIỂN THỊ BÁO LỖI CHO BỘ CHỈ THỊ TPS WSS
Màn hình
|
Mô tả tình huống
|
3101.x
|
Phiên bản đầu cân số đỏ
|
dc x.xx
|
Sau khi bật nguồn,nếu nguồn không đủ sẽ hiện tín hiệu x.xxV
|
Err-00
|
Sau khi bật nguồn, chưa kết nối tín hiệu giữa đầu cân với Loadcell
|
Err-01
|
Không kết nối khi hiệu chuẩn
|
Err-02
|
COUNTING MODE, UNDERSAMPLING
|
Err-03
|
Tải hiệu chuẩn chưa đủ, ít nhất phải là 10% mức cân lớn nhất
|
- - - -
|
Lớn hơn mức tải lớn nhất
|
